一、概 述
高压开关动作电压试验(俗称“(高)低电压试验”)是为保证电力系统高压断路器安全运行的一项基本预防性电气试验。目前，电力部门基本采用如下两种方式进行试验：
1、用现场控制柜的直流系统作为试验电源，通过滑线变阻器调节电压大小进行试验。这种方法最大的弊端为：若现场试验接线出现短路或直流直接接地，将直接影响到现场整个直流系统，轻则造成现场高压设备失去保护，重则使现场直流系统崩溃。
2、利用现场交流电，用调压器进行简单的硅整流后直接输出直流。这种方法的缺点是：
①调压器笨重，使用不便，且简单的硅整流直流输出纹波很大;
②输入输出没有隔离，外壳可能带电，危及人身安全。

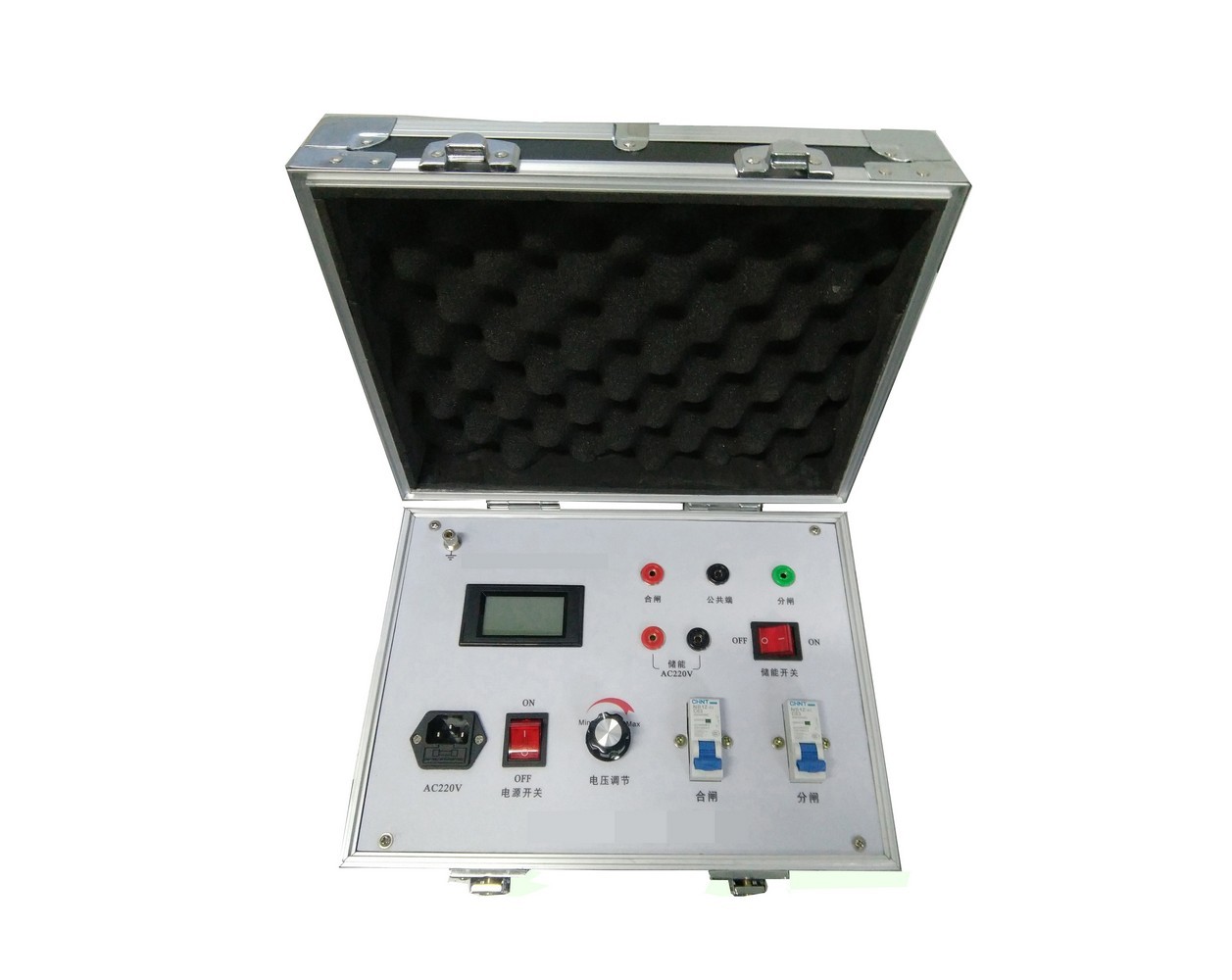

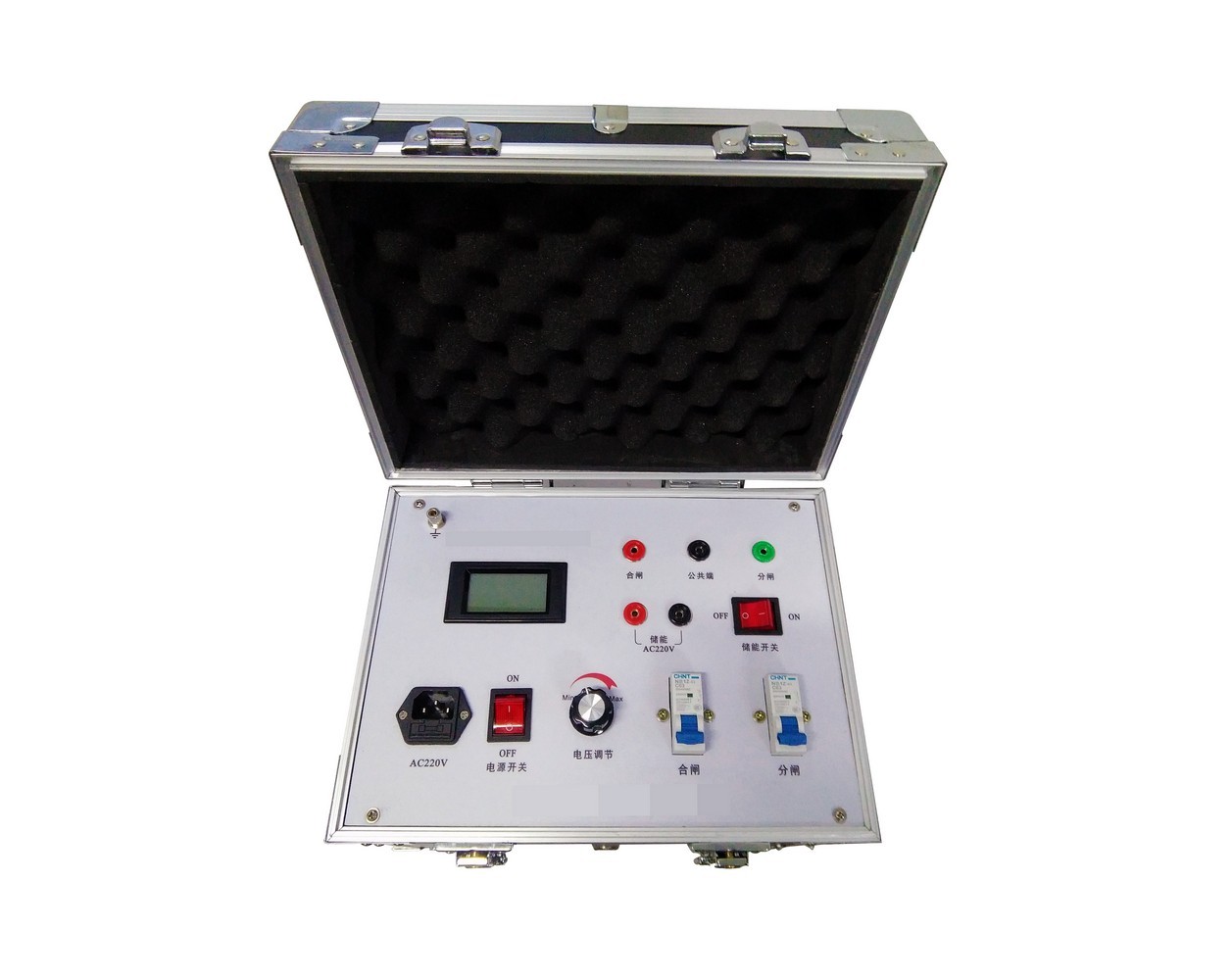

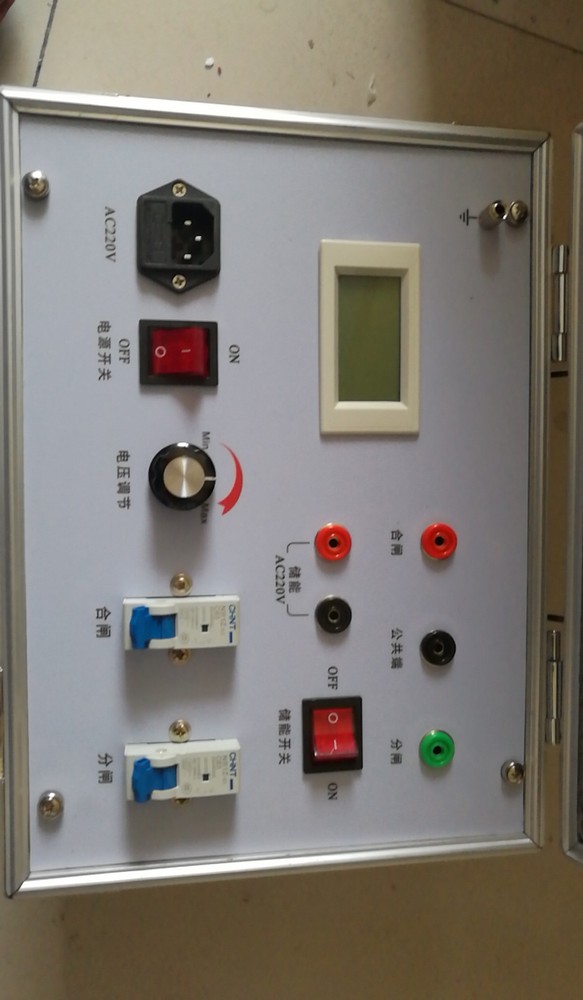

鉴于以上情况，我公司研制推出新一代大功率JDP-20A高压开关动作电压操作电源。为现场高压开关特性试验合分闸操作提供独立的试验电源，为现场设备的安全运行提供了条件。
二、技术特点
电气隔离——安全
电源输入输出完全隔离，开关操作回路的单端接地不会形成接地短路。
便携箱里电池屏——稳定
采用高频开关电源技术，输出电压的稳定性达到电池屏水平，纹波系数小，完全克服传统整流电源加上负载电压便瞬时下垮的问题。
大功率直流源——可靠
产品瞬时电流达到20A，过流过压保护齐全，并具备交直流储能输出接口。能可靠运用本产品直接进行高压开关的动作电压试验。
美观轻便坚固——耐用
产品外形美观，小巧轻便，结构牢固，能承受频繁运输、装卸、搬动产生震动与冲击。现场接线、操作简单，能保证野外环境可靠工作。
三、技术指标
输入电源：AC220V±10% 50Hz
直流输出：0～270V连续可调10 A
瞬时工作：20A
纹波系数：<2%
电压稳定度：<1%
环境温度：-20～50℃
环境湿度：≤75%RH
外形尺寸：315mm(L)×230mm(W)×258mm(H)
重量：2.5kg
四、工作原理
五、现场接线
1、将仪器接地，准备好仪器输入电源AC220V,50HZ;
2、断开被测开关控制箱内的控制电源(通常是将控制箱内与控制母线相连的控制保险拔掉);

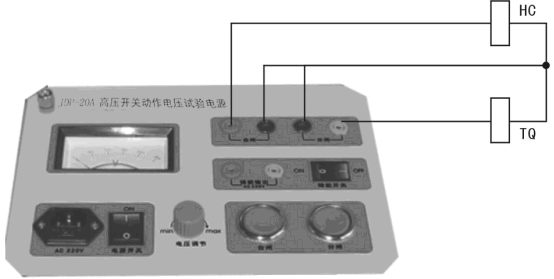

3、将仪器按照下图方式接好线，打开仪器电源开关，将电压值调到所需的电压值;
建议：为保证安全，在输出直流电压时将辅助开关串接在合分闸回路当中;
4、按“合闸”或“分闸”按钮进行合分闸试验;
5、试验完毕，用旋钮将电压调制最低值，关闭电源。等待几秒钟仪器内部放电完毕，电压表指示为零后，方可拆除控制线，最后拆除地线。
六、配套性和售后服务
|
高压开关动作电压操作电源 主机 |
1 |
台 |
|
测试线 |
1 |
套 |
|
电源线 |
1 |
根 |
|
接地线 |
1 |
根 |
|
合格证 |
1 |
份 |
|
出厂检测报告 |
1 |
份 |
|
产品使用说明书 |
1 |
份 |
