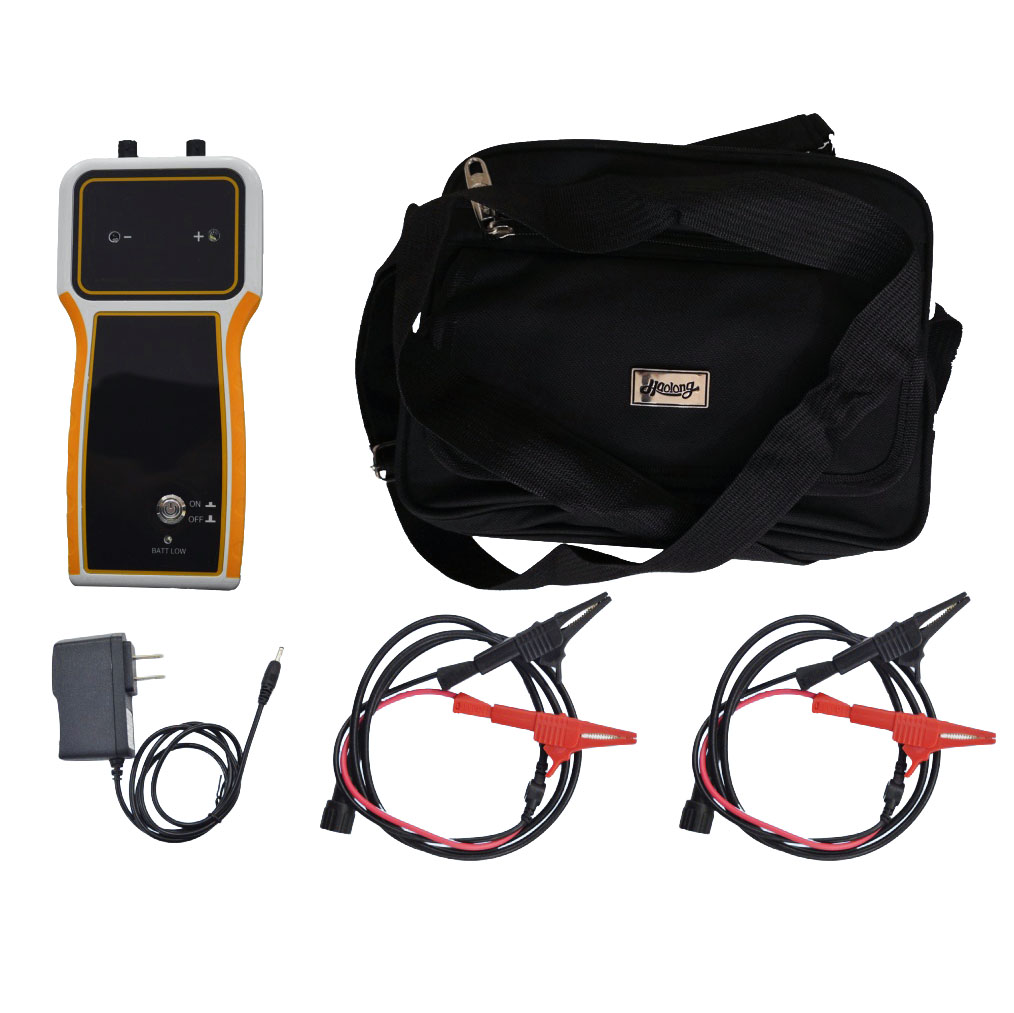

变压器互感器极性测试仪是我公司广泛听取用户意见、经过大量市场调研后潜心研发的新一代CT,PT极性测试仪器。

传统互感器极性测试方法使用干电池的正，负极分别接在电流互感器的一次侧的极性端和非极性端并做搭、拉试验，同时在电流互感器的二次侧接电流表或者万用表的mA档观察指针的偏转方向。现场需要一个人观察指针偏转，一个人搭拉试验，一组CT三相均有保护、计量、测量三组线圈， 试验人员需要多次搭拉试验，相当繁琐，并且当电流互感器变比较大时，二次感应电流很小，几乎无法使指针偏转。

本产品适应于变压器的极性测试。测试简单，结果可靠。

本仪器具有新型实用、外形美观、携带方便、抗干扰能力强、稳定可靠等突出特点。

1.1 主要功能：

1.1.1 可测量CT极性，包括大变比的CT极性；

1.1.2 可测量电磁式PT极性；

1.1.4 可测量变压器极性;

1.1.5 锂电池供电，一次充电可连续工作5小时；

1.1.6 电池电压低自动报警。

1.2 性能特点

1.2.1 超高亮度发光二极管，指示清晰准确；

1.2.2 采用先进的电子技术，工作稳定可靠；

1.2.3 手持式设计，携带方便；

1.2.4 操作简单，开机后，只需要控制按钮就能完成测试。

　　二、主要技术指标

　　2.1 变压器，CT变比测试范围：1~10000;

　　2.2 仪器最大输出电压：24V;

　　2.3 仪器最大输出电流3A ;

　　2.4 电源适配器4.2V/1A

　　2.5 工作温度：-10℃～50℃;

　　2.6 仪表尺寸：100mm × 210mm × 32mm

　　三、面板及接线端口

3.1 按键

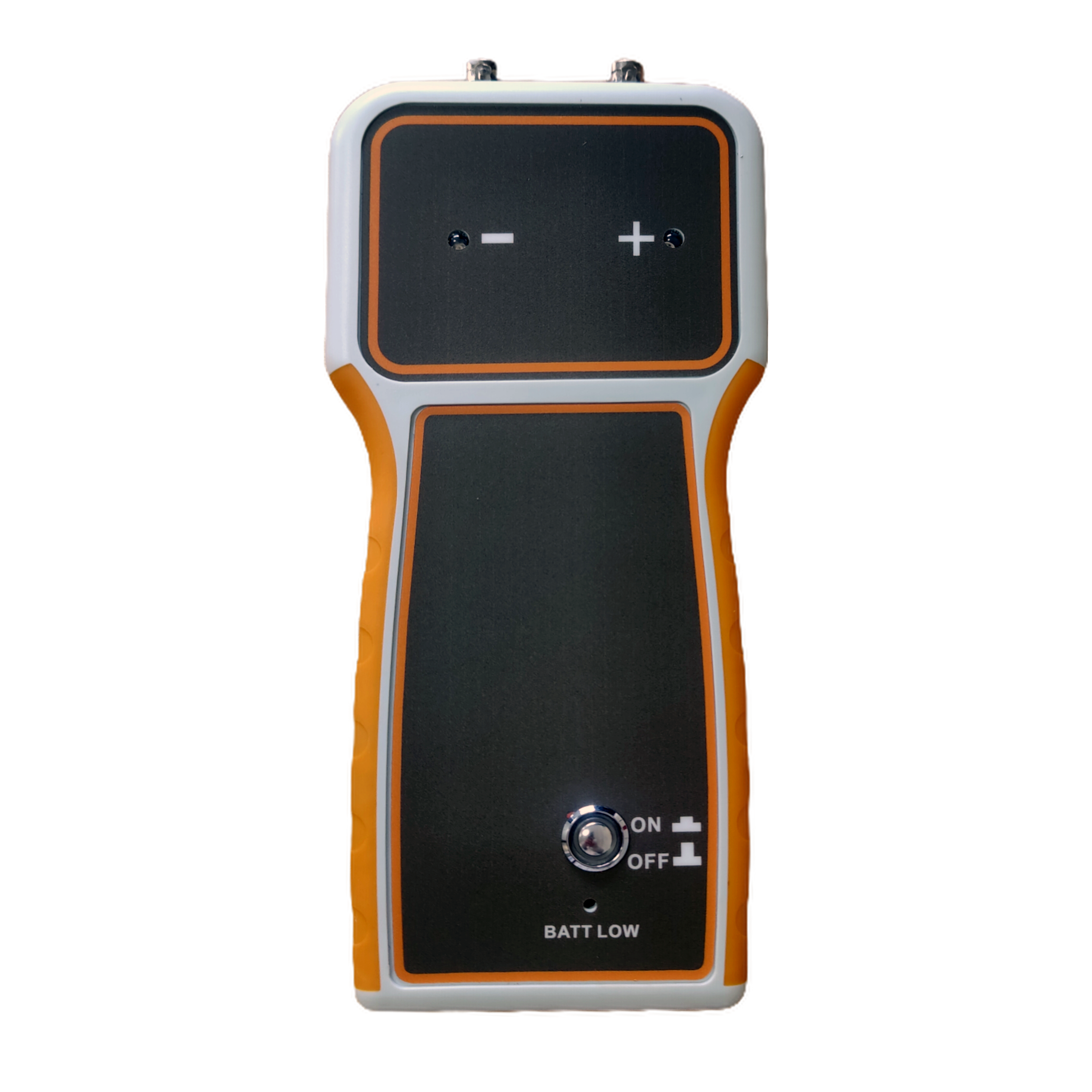

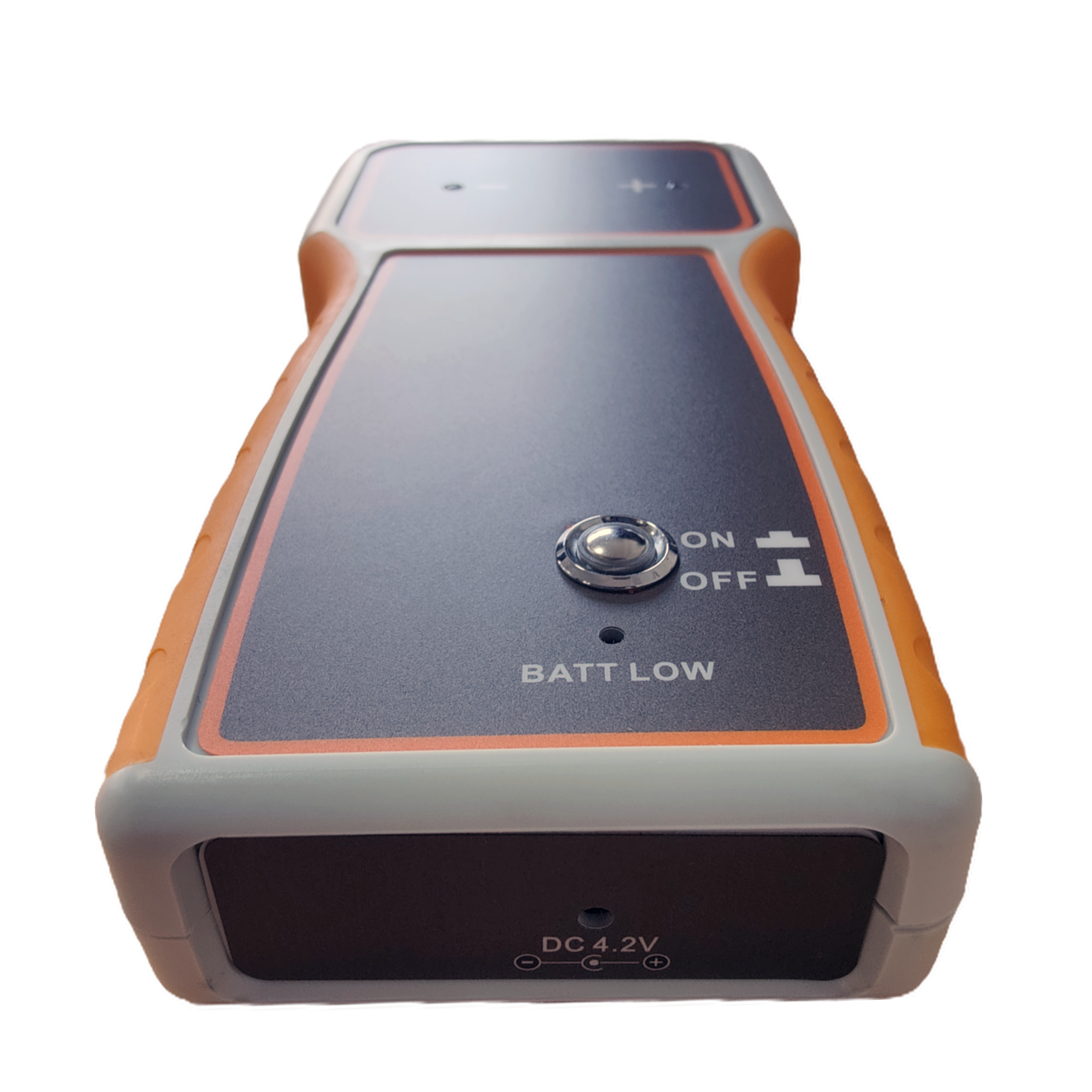

　　本测试仪共有一个按键，如图1

　　图1

开关键

: 带有自锁功能，按下后，开关自锁，电源接通，开始测试。 再次按下，开关弹出后，电源断开，测试停止，按键带有指示灯，测试过程中会闪烁。

3.2接线端口

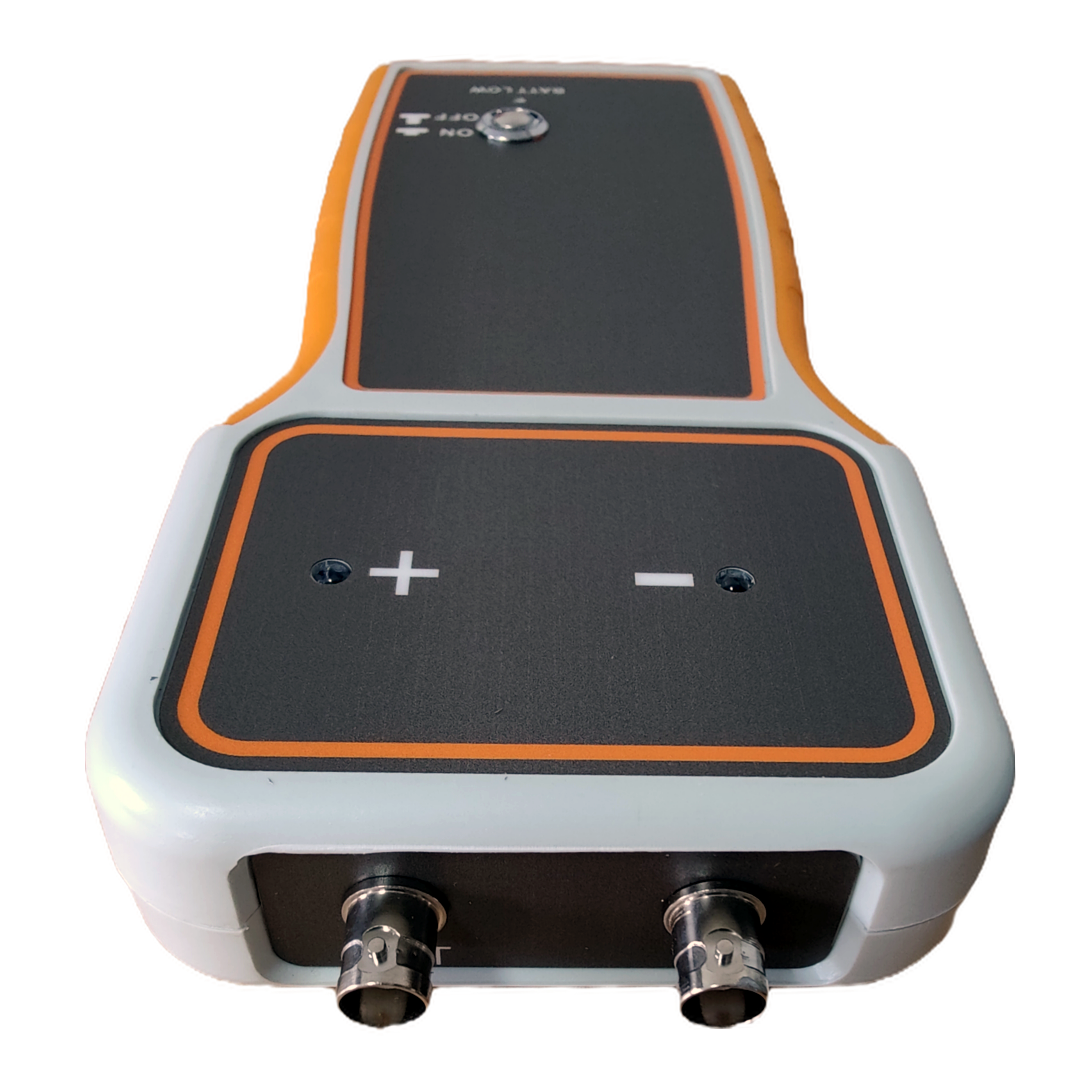

　　本测试仪共有2个外部接线端口(在壳体的顶部)，

　　如图1所示

　　OUT :仪器的输出端子，接CT的一次端子或者PT的二次端子。

　　IN: 仪器的输入检测端子，接CT的二次端子或PT的一次端子。

3.3 指示灯

同/减 (-)

极性指示灯，绿色

反/加 (+)

极性指示灯，红色

电池电量低报警灯

(BATT LOW)， 红色，测试过程中，该指示灯有闪烁情况是正常情况，指示此时电池电量未满。d指示灯常亮时，提醒用户需要给电池充电,此时如果继续做试验，可能出现测试慢或者测试错误的问题。

电池充电指示灯在充电器上，当显示

红色，表示正在充电。灯灭表示充电完成，灯绿色表示此时不充电。

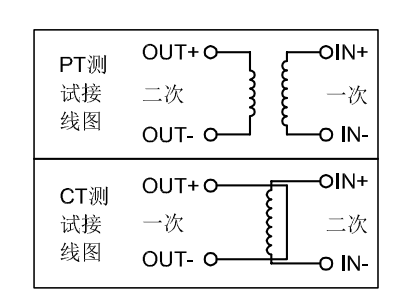

　　四、接线图

　　五、操作说明

　　5.1 PT极性测试时，OUT端连接到PT二次，IN端连接到PT一次。

　　5.2 CT极性测试时，OUT端连接到CT一次，IN端连接到CT二次。

　　5.3 变压器极性测试时，OUT端连接到变压器低压侧，IN端连接到变压器高压侧。

　　5.4 仪器长期放置时，应该先充满电。

　　5.5 请用本公司提供的专用电源适配器给仪器充电。

　　5.6 电池电量低报警灯常亮时，请及时给仪器充电。

　　5.7 环境温度低于0℃，高于45℃时，请勿充电，避免损伤电池。

　　5.8 测试时，请断开变压器，互感器二次回路与别的仪表或装置的连接。
