直流电阻测试仪,TCR-05F(标配)直流电阻测试仪 说明书V18.10

发布时间:2019-11-13 08:55:45 点击次数:

  一、概述

  变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

  二、安全措施

  1、使用本仪器前一定要认真阅读本手册。

  2、本仪器室内外均可使用,但应避开雨淋、腐蚀气体等场所使用。

  3、避免剧烈振动。

  4、对仪器的维修、护理和调整应由专业人员进行。

  5、测试完毕后一定要先按复位键,等放电报警声响结束后方可关闭电源,再拆除测试线。

  6、测试过程中,禁止移动测试夹和关断供电线路。

  三、功能特点

  1、整机由高速单片机控制,自动化程度高,操作简便。

  2、采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择测试电流。

  3、320*240点阵的65K真彩色液晶触屏,强光下清晰显示,触屏/按键两用。

  4、RS232和USB接口,可和计算机通讯以及U盘存储。

  5、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。

  6、具有放电声响报警及屏幕提示,放电指示清晰,减少误操作

  7、响应速度快,测量数据稳定,测试过程中自动刷新数据。

  8、智能化功率管理技术,有效减轻仪器内部发热,节约能源。

  9、不掉电时钟及不掉电存储器,可永久保存数据。

  10、交/直流工作方式,现场有无市电均可使用。

  四、技术指标

  1、输出电流:自动、5A、1A、200mA、40mA、<5mA

  2、分辨率:0.1μΩ

  3、量程:100Ω~100KΩ(<5mA档)

  1Ω~500Ω (40mA档)

  100mΩ~100Ω (200mA档)

  5mΩ~20Ω(1A档)

  1mΩ~4Ω(5A档)

  0~100KΩ (自动档)

  4、准确度:0.2%

  5、工作温度:-10~40℃

  6、工作湿度:<80%RH,不结露

  五、系统介绍

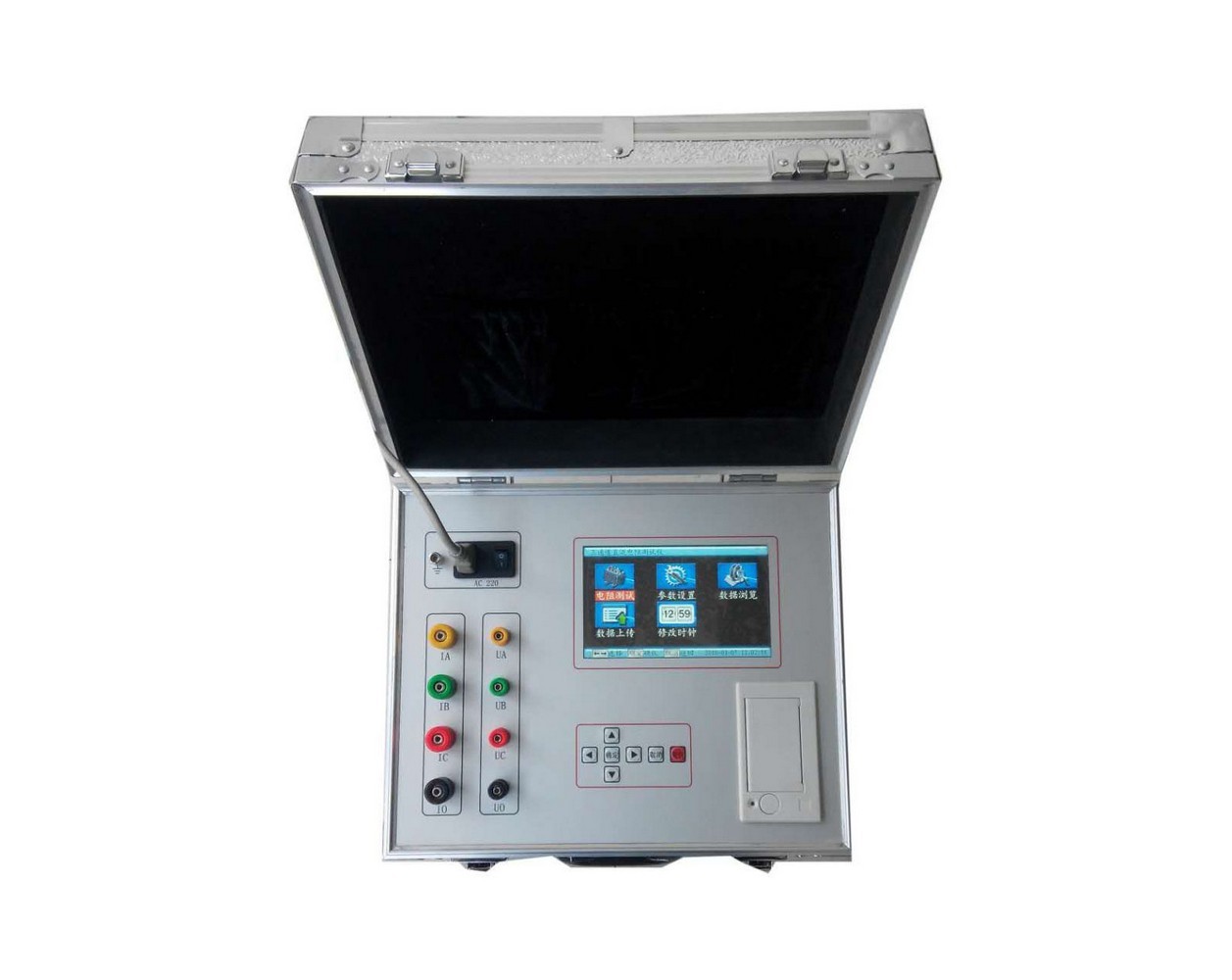

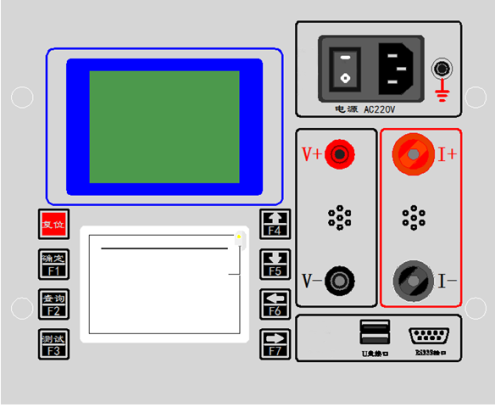

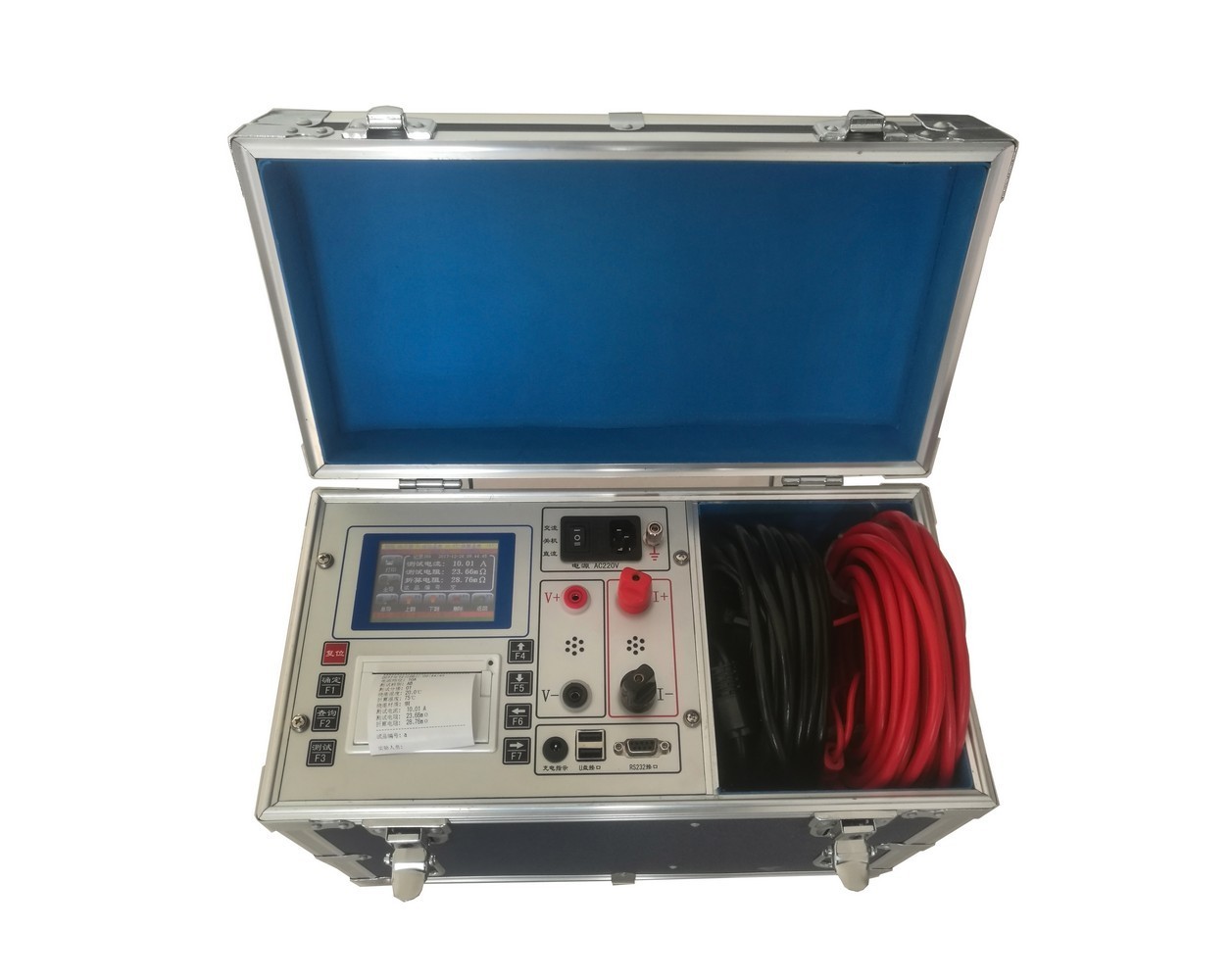

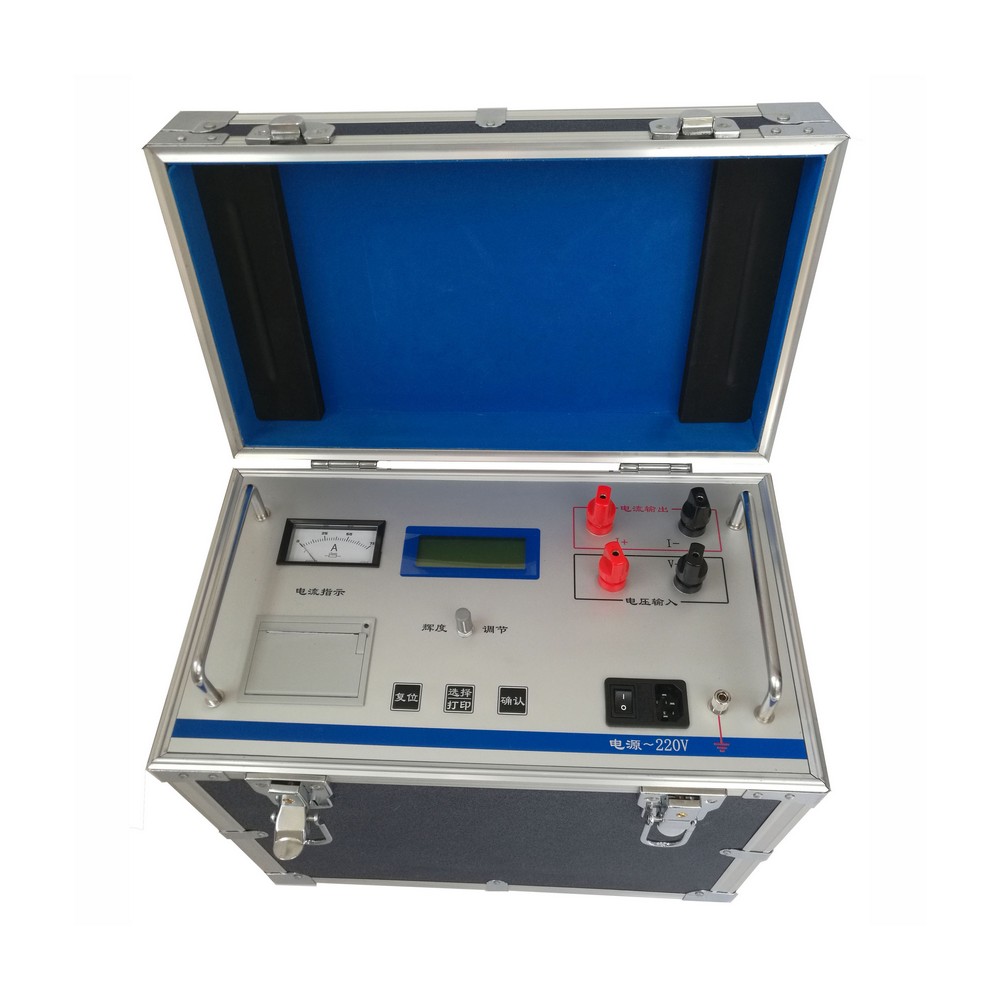

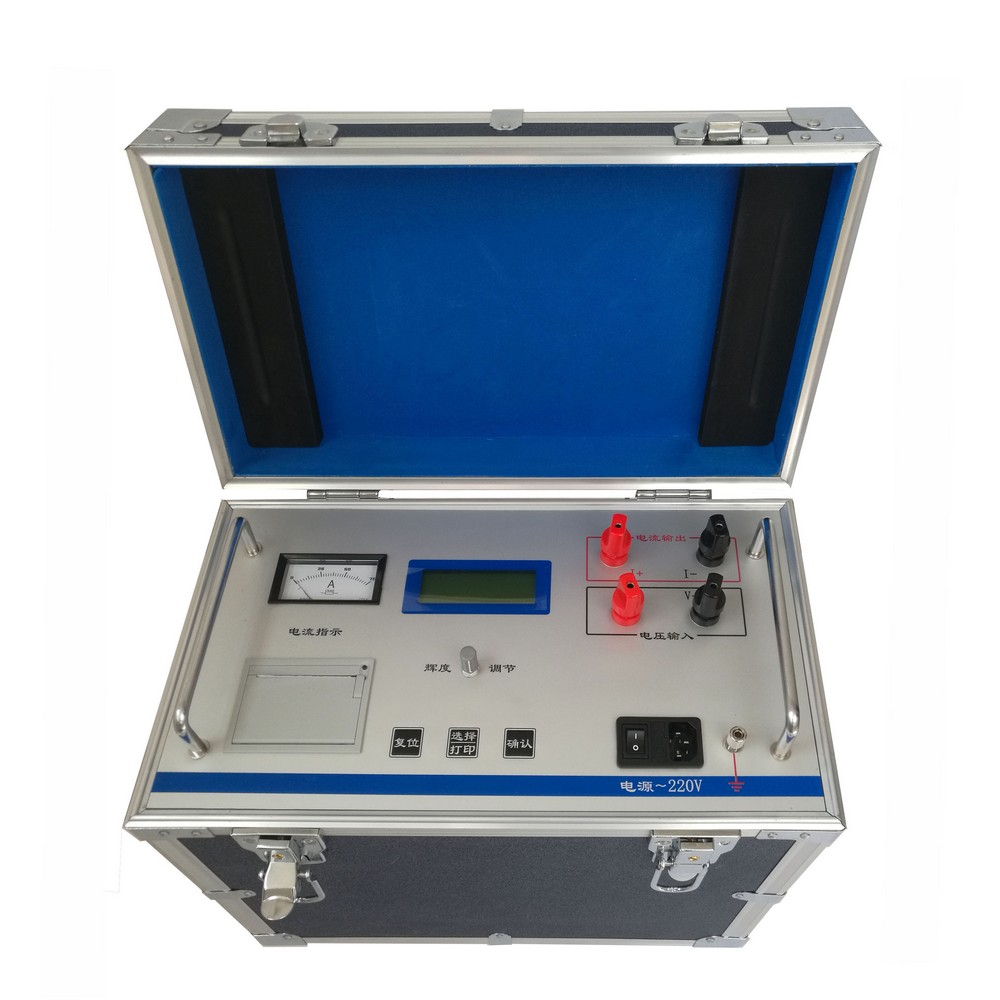

  仪器的面板见下图

  图一

  1、电源AC220V:仪器交流电源插座。

  2、打印机:微型打印机,打印输出测试数据。

  3、液晶触屏:显示交互信息并可触摸操作。

  4、电源AC220V:接入AC220V电源,并执行开机关机操作。

  5、 :接地点。

  6、I+、I-:I+为输出电流正,I-为输出电流负。

  7、V+、V-:V+为电压线正端,V-为电压线负端。

  8、按键:各按键根据界面不同,功能各有差异,请参照各功能操作方法。

  六、测试与操作方法

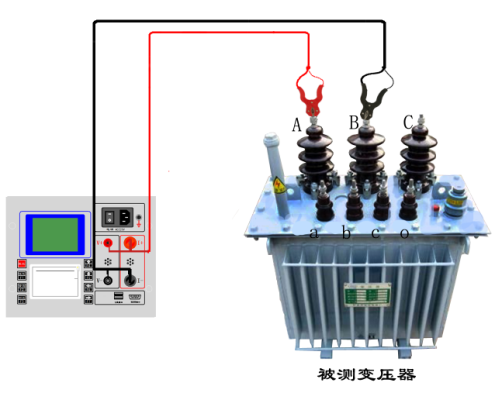

  仪器接线见下图:将红色测试线插片接到I+上,插杆接到V+上,测试钳夹到试品一端,将黑色测试线插片接到I-上,插杆接到V-上,测试钳接到试品另一端。

  1、开机

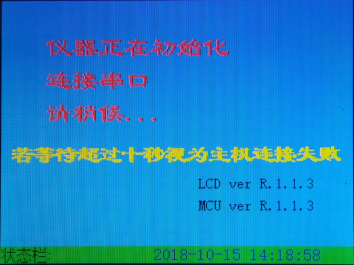

  开机后屏幕会显示仪器初始化状态,如下图:

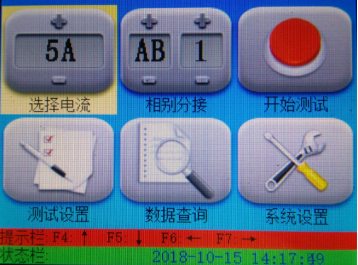

  稍后进入主页面,如下图:

  在主页面中,按【←】或【→】键,高亮光标会在“选择电流”、“相别分接”、“开始测试”、“测试设置”、“数据查询”、“参数设置”六个图标间移动,表示相应功能已被选中。

  在此页面可进行以下操作:

  ①.选择测试电流

  按【←】或【→】键选中“选择电流”图标,然后按【↑】或【↓】键增大或减小电流。

  也可直接触摸图标上的“+”号或“-”号改变电流。

  ②.编辑测试相别和分接

  按【←】或【→】键选中“相别分接”图标,然后按【↑】或【↓】键进入编辑状态,待编辑的内容下方会出现下划线,此时按【←】或【→】键在相别和分接间切换,按【↑】或【↓】键修改相别或分接。编辑完毕后连按两次【←】或【→】键返回。

  也可直接触摸图标上的“+”号或“-”号修改相别或分接。

  ③.开始测试

  按【←】或【→】键选中“开始测试”图标,然后按【确定】键开始测试。

  也可直接触摸“开始测试”图标,或按【测试】快捷键开始测试。

  2、测试流程(测试、打印、存储)

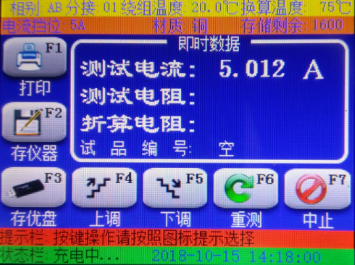

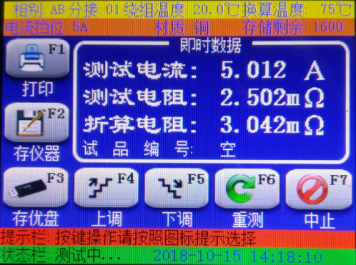

  开始测试后,仪器进入测试页面,如下图:

  屏幕左下角的状态栏显示“充电中”,即时数据的“测试电流”显示通过试品的电流值。

  稍候片刻,显示“测试中”,说明充电完毕,进入测试状态。即时数据的“测试电阻”显示所测阻值,“折算电阻”显示试品在预设折算温度下的阻值(具体设置方法请参见:设置折算系数)。

  此页面可进行以下操作:

  ①.打印测试数据

  按【F1】键或触摸屏幕上的“打印”图标,打印当前测试数据。

  ②.存储测试数据至本机

  按【F2】键或触摸“存仪器”图标,将测试数据存至仪器,可随时调阅。

  ③.存储测试数据至U盘

  将U盘插入仪器面板的U盘接口后,按【F3】键或触摸“存优盘”图标,把测试数据存至U盘,可在计算机上查阅。

  ④.上调分接

  按【F4】键或触摸“上调”图标,分接数增加1。

  ⑤.下调分接

  按【F5】键或触摸“下调”图标,分接数减小1。

  ⑥.重测

  按【F6】键或触摸“重测”图标,立即刷新测试数据。

  ⑦.中止测试

  按【F7】键或触摸“中止”图标,停止测试。

  也可按【复位】键停止测试。

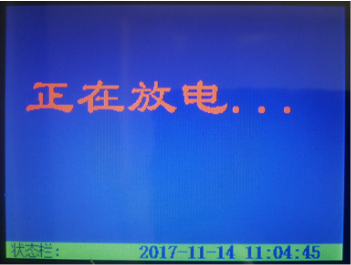

  停止测试后,仪器会先将试品放电,如下图:

  请耐心等待放电结束,仪器返回主页面,再进行后续操作。

  注意:若试品的阻值小于预设电流对应的量程,测试时会提示超量程;

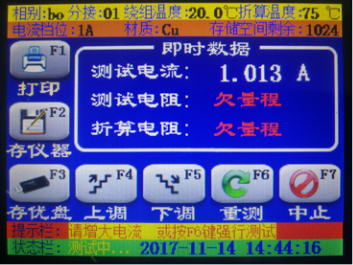

  若试品的阻值大于预设电流对应的量程,会提示欠量程,如下图:

  此时可中止测试,依照提示栏增大或减小测试电流,再次测试。

  若仍需显示测试阻值(超/欠量程的测试结果可能不精确),可按【F6】键或触摸【重测】图标继续测试。

  3、设置折算系数

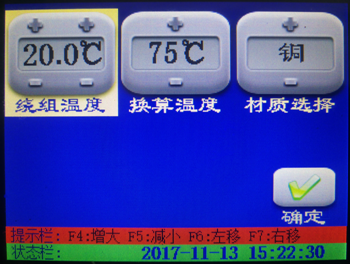

  在主页面按【←】或【→】键选中“测试设置”图标,然后按【确定】键进入设置。也可直接触摸图标进入。设置界面如下图:

  在此页面可以修改当前绕组温度、换算温度、线圈材质,触屏和按键的操作方式与主页面下相同。

  修改完后确定,返回主页面,下次测试会依据设置的系数进行阻值温度换算。

  4、数据查询

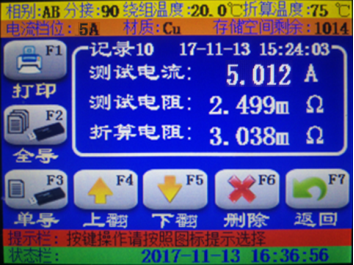

  在主页面按【←】或【→】键选中“数据查询”图标,然后按【确定】键进入设置。也可直接触摸图标进入。查询界面如下图:

  此页面可进行以下操作:

  ①.打印数据

  按【F1】键或触摸屏幕上的“打印”图标,打印当前查询的数据。

  ②.导出全部数据至U盘

  将U盘插入仪器面板的U盘接口后,按【F2】键或触摸“全导”图标,将全部已存储数据一次转存至U盘。

  ③.导出单条数据至U盘

  将U盘插入仪器面板的U盘接口后,按【F3】键或触摸“单导”图标,把当前查询数据转存至U盘。

  ④.查询上一条数据

  按【F4】键或触摸“上翻”图标,屏幕刷新显示上一条数据。

  ⑤.查询下一条数据

  按【F5】键或触摸“下翻”图标,显示下一条数据。

  ⑥.删除数据

  按【F6】键或触摸“删除”图标,删除当前数据。

  ⑦.返回主页面

  按【F7】键或触摸“返回”图标可返回主页面。

  5、仪器参数设置(时钟、亮度、清除数据)

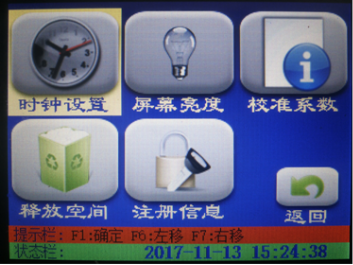

  在主页面按【←】或【→】键选中“参数设置”图标,然后按【确定】键进入设置。也可直接触摸图标进入。设置界面如下图:

  在此页面可进行以下操作:

  ①.修改仪器时钟

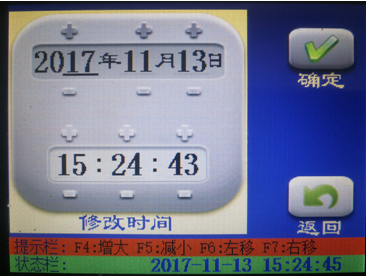

  按【←】或【→】键选中“时钟设置”图标,然后按【确定】键进入。也可直接触摸图标进入。时钟设置界面如下图:

  修改时钟的触屏和按键操作方式与主页面下相同。

  修改完后确认保存新时间,或返回放弃修改。

  ②.调节屏幕亮度

  按【←】或【→】键选中“屏幕亮度”图标,然后按【确定】键进入。

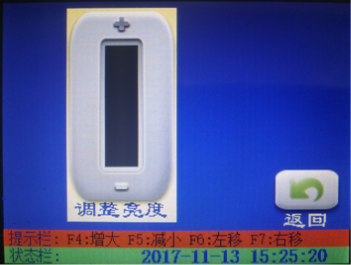

  也可直接触摸图标进入。时钟设置界面如下图:

  此时可按“+”号或“-”号,或选中“调整亮度”图标后按【↑】或【↓】键调整屏幕亮暗程度。

  ③.清除全部已存数据

  按【←】或【→】键选中“释放空间”图标,然后按【确定】键进入。

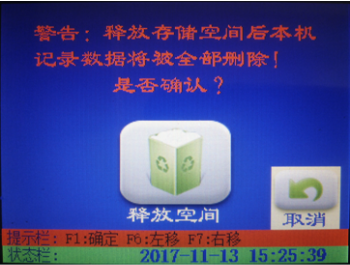

  也可直接触摸图标进入。清除数据界面如下图:

  此时可选中【释放空间】图标后按【确认】键,或触摸图标,清除

  仪器全部已存测试数据。

  注意:数据清除后无法恢复,请谨慎操作。

  七、仪器自检

  如果用户使用过程中,怀疑仪器故障,或怀疑测试结果不准确,可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图:

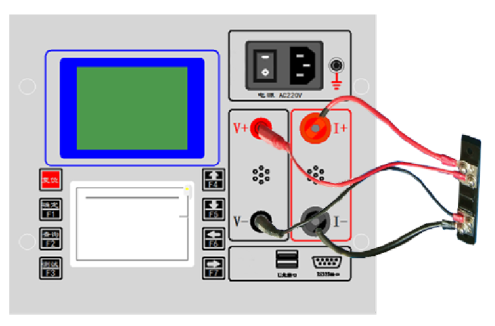

  将标准电阻接至仪器的接线柱上,如下图:

  按照正常测试步骤测试标准电阻的阻值,测试结果若与标准电阻上标明的阻值相符,说明仪器状态正常,可以继续使用。

  八、注意事项

  1、连接测试夹与连接接地线时,要注意接触端长期裸露在空气中,表面覆盖了一层氧化膜,该氧化膜可能造成测量结果不稳定或不准确,所以在接线时要注意清理氧化膜,或者测试夹与引出端连接好后,用力的扭动几下测试夹以划破氧化膜保证连接良好。

  2、测试完成后,拆线前,一定要按复位键等放电结束后,报警声停止,关断电源后,再进行拆线。

  3、在测量无载调压变压器倒分接线前一定要按复位键,放电结束后,报警声停止,方可切换分接点。

  九、仪器成套性

名称

数量

直流电阻测试仪主机

一台

专用测试线

一套

三芯电源线

一条

专用充电器

一套

保 险 管

两支

打 印 纸

两卷

接 地 线

一条

标 准 电 阻

一个

使用说明书

一本

装 箱 单

一张

合 格 证

一张

保 修 单

一张

  十、售后服务

  仪器自购买之日起一年内,属于公司的产品质量问题免费维修,终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案,并为您提供最快的现场服务。
