直流电阻测试仪,10E直流电阻测试仪 说明书V18.07

发布时间:2019-11-15 17:31:45 点击次数:

  一、概述

  变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测调压分接开关的各个位置接触是否良好,引出线是否有断裂,多股导线并绕是否有断股等情况。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

  二、安全措施

  1、使用本仪器前一定要认真阅读本手册。

  2、本仪器室内外均可使用,但应避开雨淋、腐蚀气体等场所使用。

  3、避免剧烈振动。

  4、对仪器的维修、维护和调整应由专业人员进行。

  5、测试完毕后一定要先按复位键,等放电报警声响结束后方可关闭电源,再拆除测试线。

  6、测试过程中,禁止移动测试夹和关断供电线路。

  三、功能特点

  1、整机由高速单片机控制,自动化程度高,操作简便。

  2、采用全新电源技术,电流档位多,测量范围宽,可根据负载自动选择测试电流。

  3、保护功能完善,性能更可靠。

  4、具有放电声响报警,放电指示清晰,减少误操作

  5、响应速度快,测量数据稳定,测试过程中自动刷新数据。

  6、智能化功率管理技术,有效减轻仪器内部发热,节约能源。

  7、不掉电时钟及不掉电存储器,可永久保存数据。

  8、热敏打印机,高速、静音。

  四、技术指标

  1、输出电流:自动、10A、5A、1A、200mA、40mA、<5mA

  2、分辨率:0.1μΩ

  3、量程: 100Ω-100KΩ(<5mA档)

  1Ω-500Ω(40mA档)

  100mΩ-100Ω(200mA档)

  5mΩ-20Ω(1A档)

  1mΩ-4Ω(5A档)

  0.5mΩ-1.5Ω(10A档)

  0.5mΩ-100KΩ (自动档)

  4、准确度:0.2%

  5、工作温度:-10~40℃

  6、工作湿度:<80%RH,不结露

  五、系统介绍

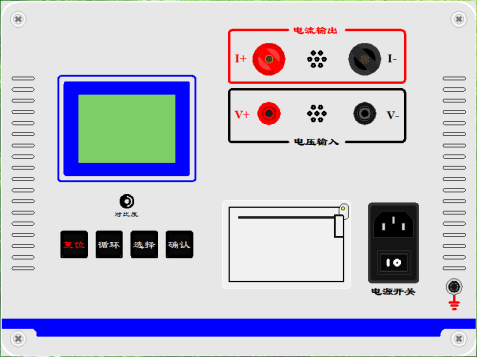

  仪器的面板见下图

  图一

  1、电源开关: AC220V仪器工作电源接口及仪器开关。

  2、打印机:微型打印机,打印输出测试数据。

  3、显示屏:128×64点阵液晶显示屏,显示菜单、电流和电阻值等。

  4、复位: 按下此按键本机处于初始状态,可对输出电流进行预置。

  5、循环: 按此键光标在主菜单循环滚动。

  6、选择: 本机复位后,按此键进行电流预置。

  7、确认: 输出电流选择完毕后按下此键,由微机控制实现全部测试过程。

  8、:对比度,可通过显示屏下面的旋扭进行显示屏辉度调节。

  9、:接地点。

  10、I+、I-:电流输出端子,I+为输出电流正,I-为输出电流负。

  11、V+、V-:电压输入端子,V+为电压线正,V-为电压线负。

  六、测试与操作方法

  1、接线

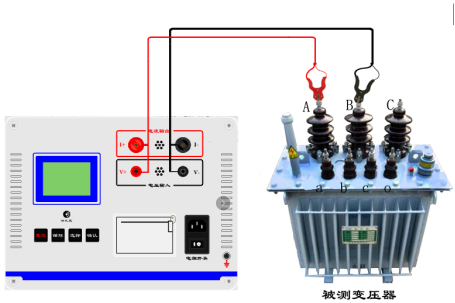

  A:单相测量法,仪器接线见下图:

  将红色测试线插片接到I+上,插杆接到V+上,测试钳夹到试品一端,

  将黑色测试线插片接到I-上,插杆接到V-上,测试钳接到试品另一端。

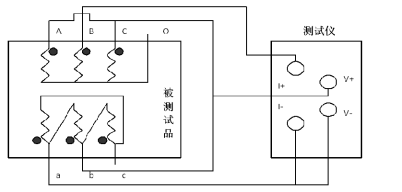

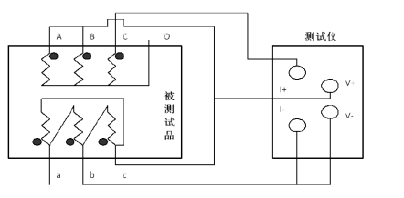

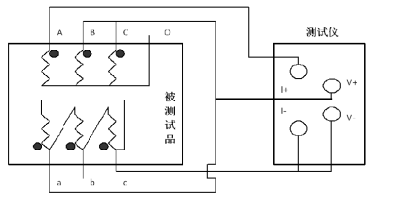

  B、助磁法接线见图三~五(适用于Y(N)-d-11联接组别)。

  图三

  图四

  图五

  对于大容量的变压器的低压侧测量时,如果在既有的情况下,直流电阻测试仪的最大电流比较小,或者为了加快测量速度,可选择助磁法测量。上图中,图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。

  2、开机、测试、打印

  开机后屏幕显示欢迎界面

  稍后显示初始界面,如下图

  ◆选择电流:按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移至选择电流后,按选择键可滚动显示不同的待选测试电流值(自动、10A、5A、1A、200mA、40mA、<5mA)。

  ◆测试:选定测试电流后,按确认键可启动测量。启动测量后屏幕显示“正在充电”。

  稍后显示“正在测试…”。

  几秒后,就会显示所测阻值,如下图:

  当选择自动测试时,仪器会根据试品阻值情况自动选择合适的输出电流进行测试。

  ◆打印:显示测试结果后,长按选择键可打印测试结果。

  ◆结束测试:测试完毕后,按复位键,仪器电源断开,屏幕恢复初始状态,重新接线进行下次测量,或关断电源后拆下测试线与电源线结束测量。

  (注意:应先按复位键,等待放电报警声音结束以后,再断电拆线,否则将有可能导致人员触电。)

  3、时间设置

  在开机界面中,按循环键将光标移动到选择设置——时间,如下图:

  按确认键可进入时钟修改和查询界面,如下图:

  在上图中,按循环键可将光标在各个日期数据之间移动,按选择键减小数据,按确认键增加数据。修改后按复位保存并退出。

  4、数据查询

  开机状态下,按循环键将光标移动到查询数据菜单,然后按确认键进入数据查询。

  此时,按循环键上翻记录,按确认键下翻记录,按选择键打印当前数据,按复位退出查询界面。

  七、仪器自检

  如果用户使用过程中,怀疑仪器故障,或怀疑测试结果不准确,可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图:

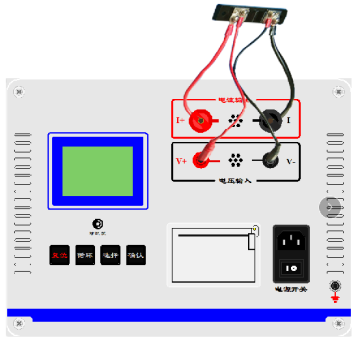

  将标准电阻接至仪器的接线柱上,如下图:

  按照正常测试步骤测试标准电阻的阻值,测试结果若与标准电阻上标明的阻值相符,说明仪器状态正常,可以继续使用。

  八、注意事项

  1、连接测试夹与连接接地线时,要注意接触端长期裸露在空气中,表面覆盖了一层氧化膜,该氧化膜可能造成测量结果不稳定或不准确,所以在接线时要注意清理氧化膜,或者测试夹与引出端连接好后,用力的扭动几下测试夹以划破氧化膜保证连接良好。

  2、测试完成后,拆线前,一定要按复位键等放电结束后,报警声停止,关断电源后,再进行拆线。

  3、在测量无载调压变压器,倒分接线前一定要按复位键,放电结束后,报警声停止,方可切换分接点。

  4、有载调压的变压器测量高压侧电阻时从1到17选择自动档开始测量。

  5、选择电流时要参考该档位所适用的量程,不要超量程和欠量程使用。超量程时,由于电流达不到预设值,仪器一直处在“正在充电”状态。欠量程时,显示“电流太小”,当出现此两种状态时要确认量程,重新选择适合的输出电流进行测试。

  九、仪器成套性

名称

数量

直流电阻测试仪主机

一台

专用测试线

一套

三芯电源线

一条

保险管

两支

打印纸

两卷

接 地 线

一条

标 准 电 阻

一个

使用说明书

一本

装 箱 单

一张

合 格 证

一张

保 修 单

一张

  十、售后服务

  仪器自购买之日起壹年内,属于产品质量问题免费维修,终身提供保修和技术服务。对已过保修期或非产品质量问题造成的仪器故障,我司提供终身维修服务(收取成本费)。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案。
