一、概述

　　接地线成组电阻测试仪，主要用于按照新安规要求对运行单位大量的携带型短路接地线、个人保护接地线完成成组自动测试，自动判断其合格与否。以前对接地线基本是不测试的，只有对不同电压等级的平方数要求，新安规对地线电阻率提出了技术要求，可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量，以对新地线验收，对已应用中的接地线进行可用性的科学评价。

　　二、安全措施

　　1、操作者应具备一般电器设备或仪器的使用常识。

　　2、使用本仪器前要认真阅读用户手册。

　　3、对仪器的调整维修必须由专业人员进行，不要自行处理。

　　4、仪器应避免剧烈震动，避免高温和阳光直射。

　　5、本仪器为测量纯电阻回路设计，不得测量感性回路。

　　6、测试中不能拆除测试线。

　　7、仪器接地线必须接好。

　　三、性能特点

　　1、测试电流大，完全符合有关测试电阻的国家标准要求。

　　2、测试电流来自高精度开关式恒流电源，无需人工调节，测试迅速准确。

　　3、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。

　　4、长时间工作，设有过热保护电路，仪器可靠稳定。

　　5、操作简便，重量轻。

　　四、技术指标

　　1、测试电流：20A50A

　　2、测量范围：20A 100uΩ-150mΩ

　　50A 50uΩ-60mΩ

　　3、最小分辨率：0.1uΩ

　　4、准确度：1%

　　5、电源：AC220V±10% 50Hz

　　6、使用温度：-20℃～40℃

　　7、相对湿度：≤80%RH，不结露

　　五、仪器操作及功能介绍

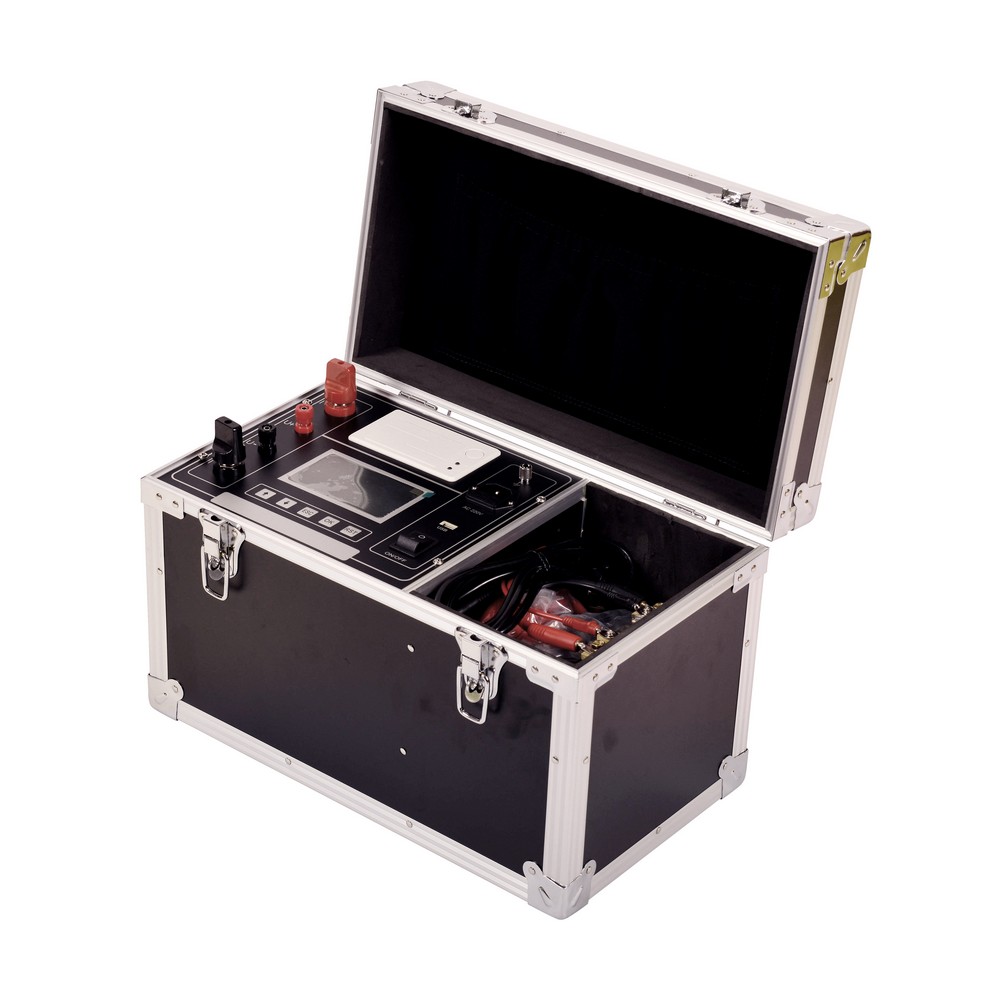

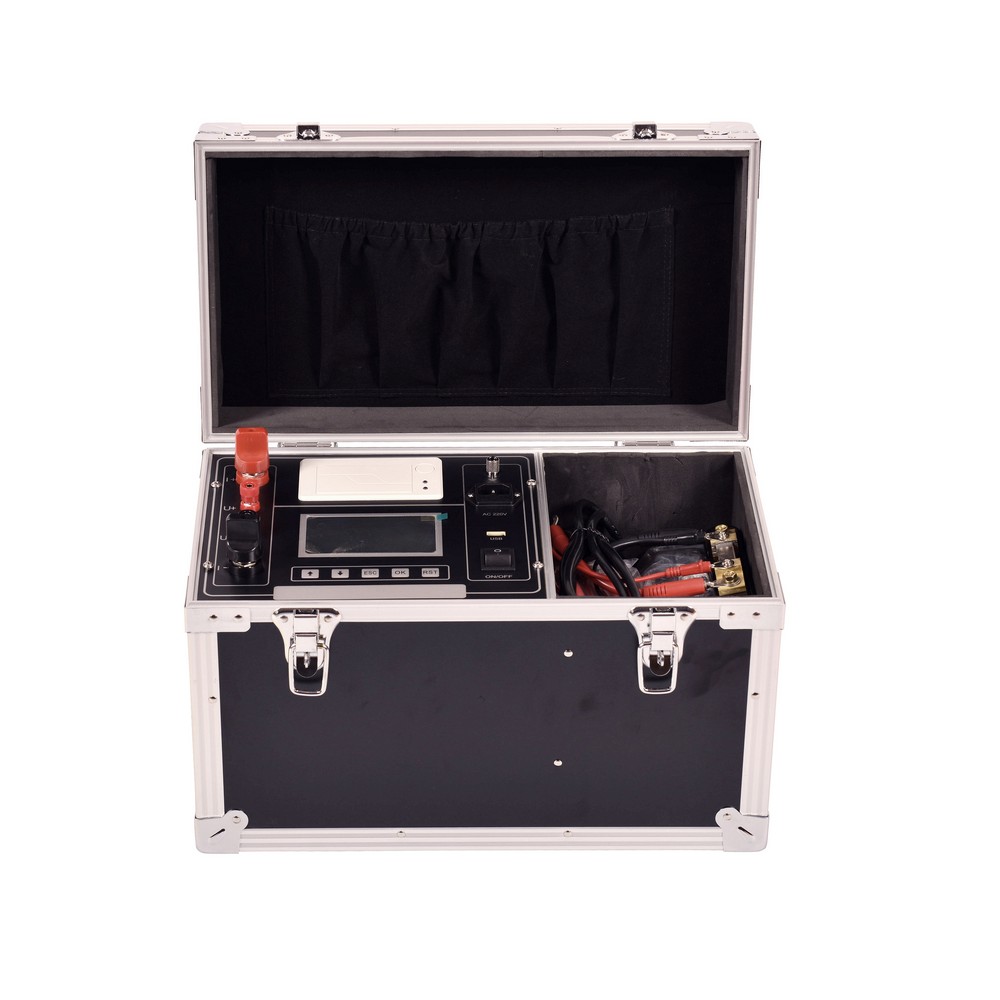

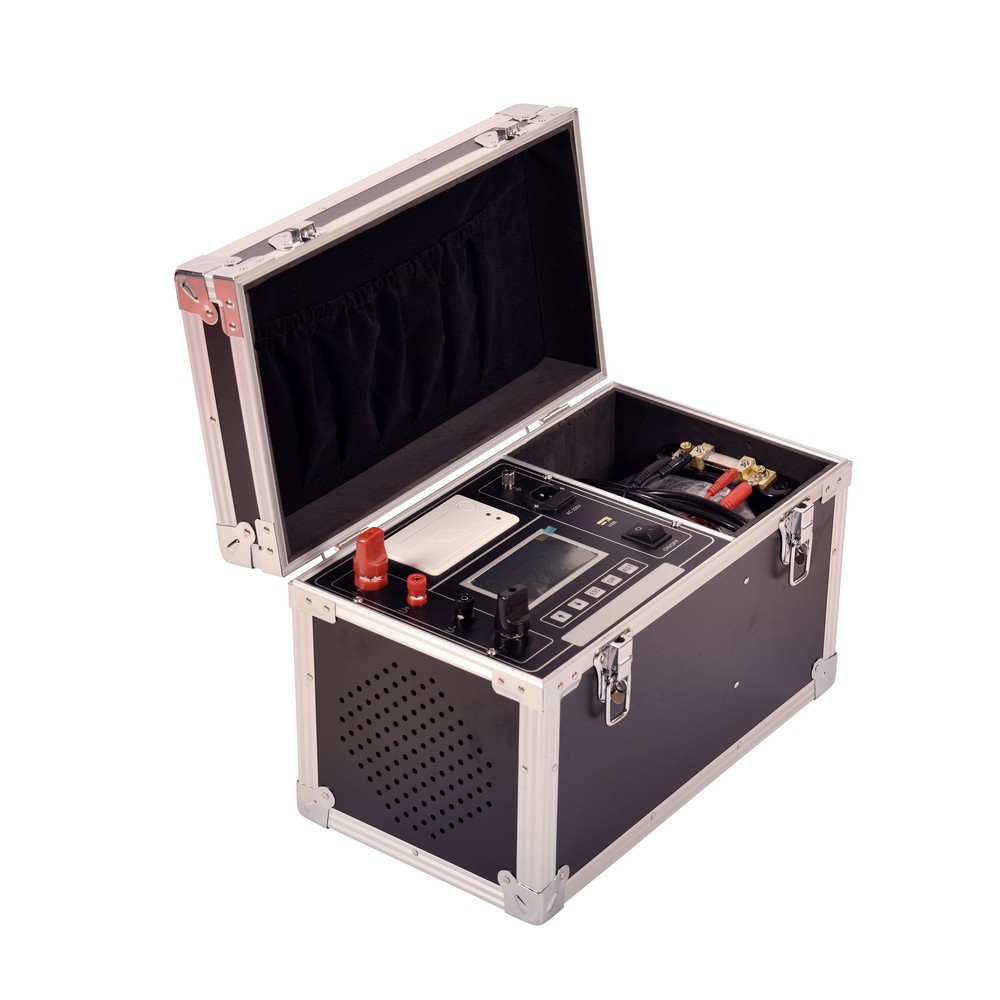

　　接地线成组直流电阻测试仪面板如图一所示：

　　1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。

　　2、I+、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。

　　3、U+、U-：为试品电压信号的输入端子。

　　4、液晶屏：显示测试结果。

　　5、RST键：整机初始化，仪器处在准备状态。

　　6 ：仪器的保护接地端。

　　图一接地线成组直流电阻测试仪

　　六、测试与操作方法

　　1、接线方法：将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I+、I-接线柱扭紧，细的电压线接到对应的U+、U-接线柱扭紧，两把夹钳夹住被测试品的两端。

　　2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。

　　图三 开机界面

　　图四 键盘

　　3、主界面：主界面显示如图五。按键选择功能，按OK键进入功能菜单。

　　图五 主界面

　　4.测试：主界面选择开始测试后，进入电流选择界面如图六，按OK键进入选择，键选择测试电流，设置被测线长度、横截面积，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图七，按键选择打印或者保存，按ESC键退回主界面。

　　图六

　　图七

　　5.数据查询：主界面选择数据查询后，进入查询界面如图八。按键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。

　　：用于翻页。

　　打印：打印数据查询中保存的测试结果。

　　清空数据：删除所有已保存的测试结果。

　　当数据存满时，会提示“存储空间已满”。请按RST键返回主界面。

　　图八

　　6.时钟校准：在主界面选择时钟校准后，进入时钟校准界面。

　　图九

　　键用于修改所选位的数值。

　　按OK键，光标向右移动，当移动到最后一位即“秒”位时，再次按OK键，修改的时间将保存。

　　按ESC键，光标向左移动，当移动到第一位即“年”位时，再次按ESC键，修改的时间将不保存。

　　7.厂家设置：该选项为厂家人员调试和设置使用，顾客请勿随意操作。

　　8.复位：测试完毕后，按RST键，显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
