　　一、概述

　　变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，本公司利用自身技术优势研制了本直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

　　二、安全措施

　　1、使用本仪器前一定要认真阅读本手册。

　　2、仪器的操作者应具备一般电气设备或仪器的使用常识。

　　3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

　　4、仪表应避免剧烈振动。

　　5、对仪器的维修、护理和调整应由专业人员进行。

　　6、测试完毕后一定要等放电报警声停止后再关闭电源，然后拆除测试线。

　　7、测量有载调压变压器，一定要等放电指示报警音停止后，切换档位。

　　8、在测试过程中，禁止移动测试夹和供电线路。

　　三、性能特点

　　1、仪器输出电流大，重量轻。

　　2、具有完善的保护电路，可靠性强。

　　3、立式机箱结构，便于现场操作。

　　4、具有音响放电报警，放电指示清晰，减少误操作。

　　四、技术指标

　　1、输出电流：5A：自动档、5A、2A、1A、100mA

　　10A：自动档、10A、5A、1A、100mA

　　20A：自动档、20A、10A、5A、1A

　　2、量程：

测试范围	100mA	10Ω-100Ω
	1A	100mΩ-10Ω
	2A	50mΩ-5Ω
	5A	2mΩ-2Ω
	10A	1mΩ-1Ω
	20A	0.5-500mΩ

　　3、准确度：0.2%±2μΩ

　　4、分辨率：0.1μΩ

　　5、工作环境：温度：-20～40℃湿度：≤90%RH，无结露

　　6、工作电源：AC220V±10%，50Hz

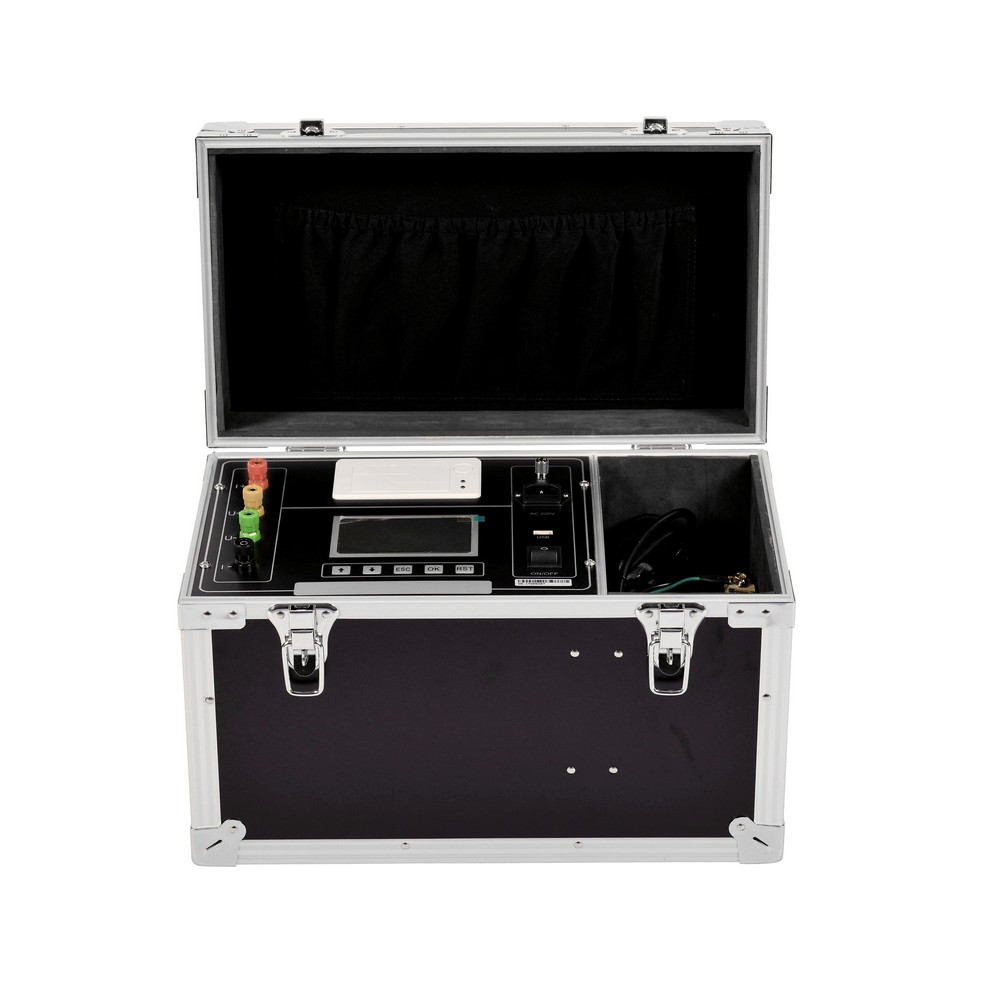

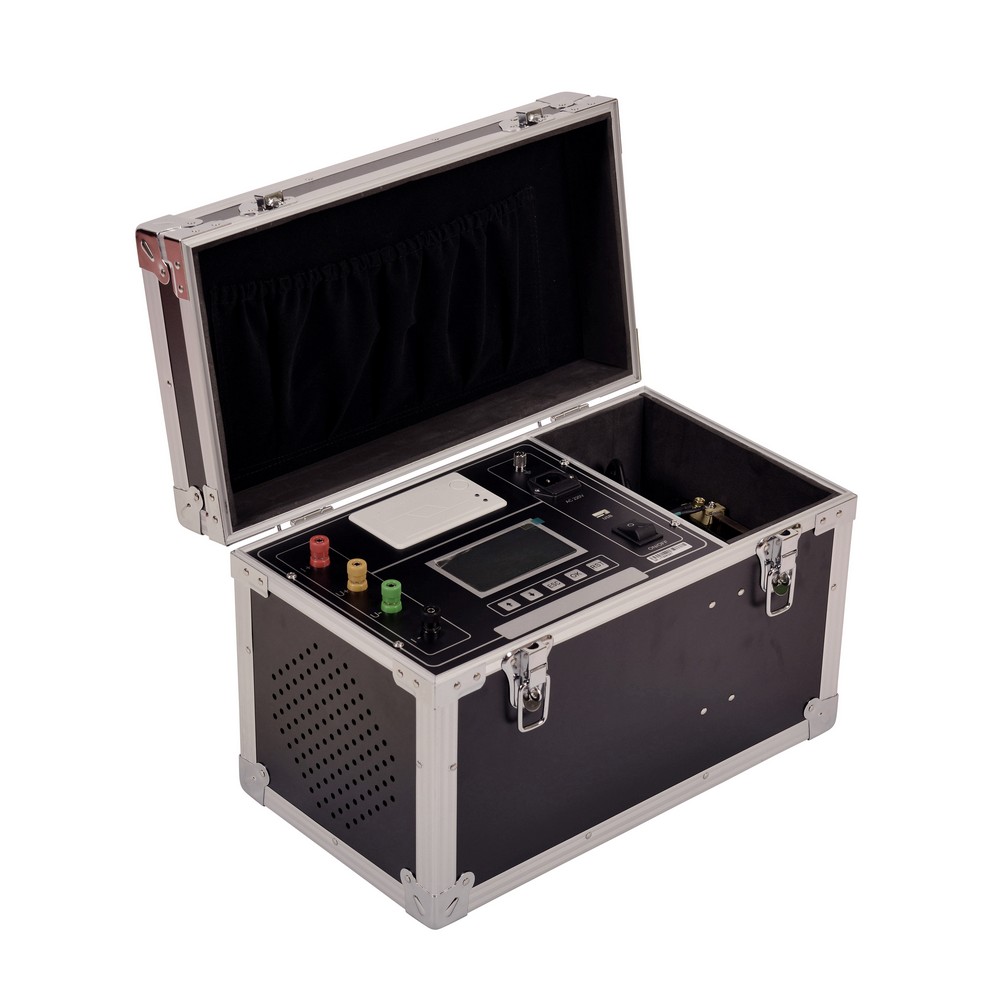

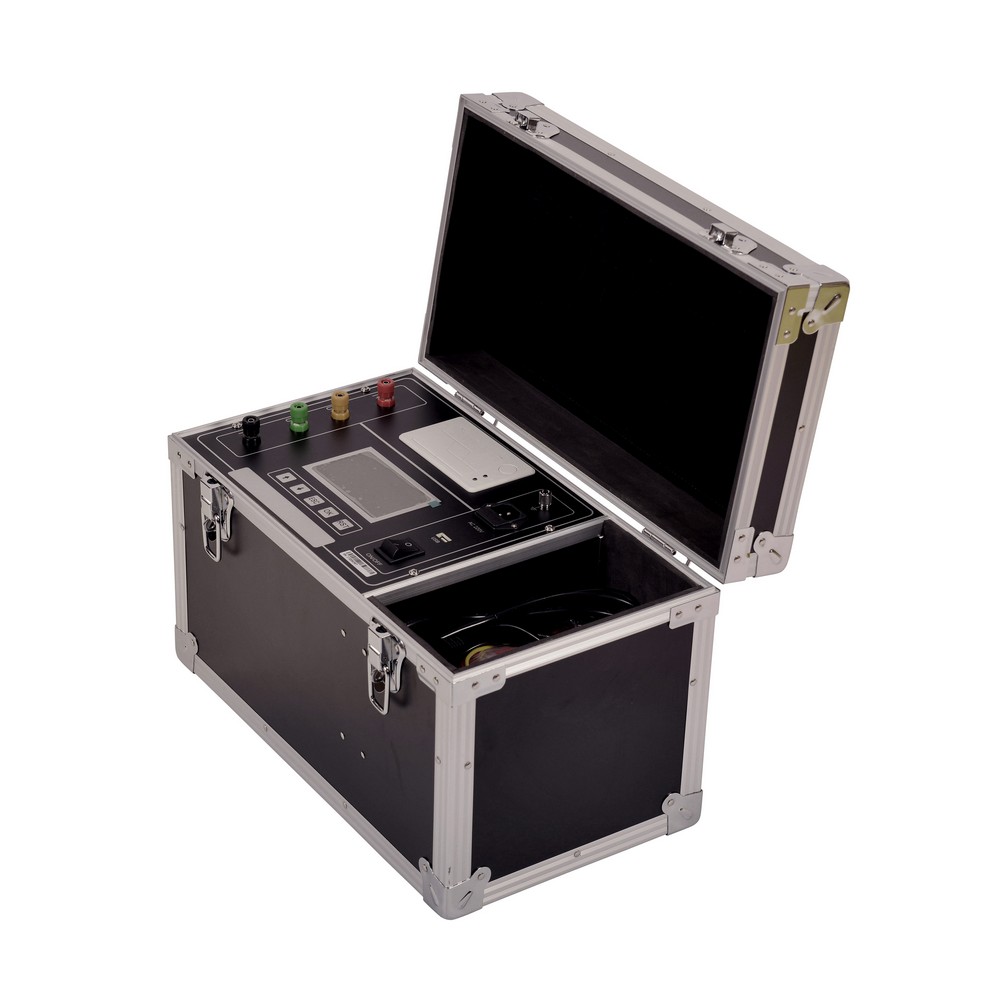

　　五、系统介绍

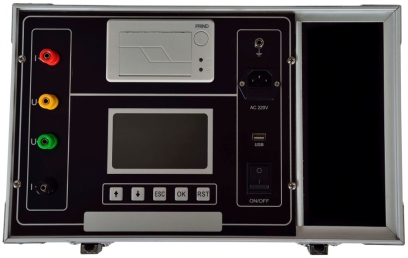

　　仪器面板见图一。

　　图一仪器面板

　　1、电源开关：整机电源开关。

　　2、接地柱：为整机外壳接地用，属保护地。

　　3、I+、I-：电流输出端子。U+、U-：电压输入端子。

　　5、显示器：显示菜单、电流和电阻值。

　　6、打印机：打印测试结果。

　　7、上下键：用于菜单选择。

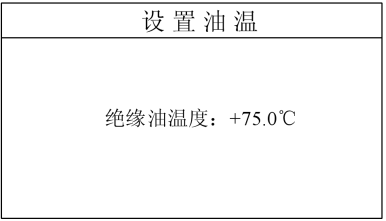

　　8、ESC键：返回上一界面。在测试界面中，用于停止测试。在油温设置界面中，用于温度位选择。

　　9、OK键：选定菜单后按此键，改变菜单内容，在测试菜单下按此键仪器按选定量程启动进行测试。

　　10、RST键：整机初始化，仪器处在准备状态

　　六、测试与操作方法

　　1、接线方法：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。

　　单通道直接测量接线。

　　见图二。

A B C O

V+ V-

　　I+ I-

　　直流电阻测试仪

　　图二

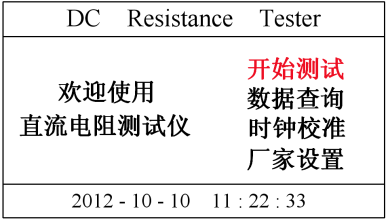

　　2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入图四主界面。

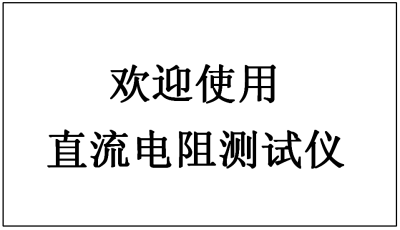

　　图三开机欢迎界面

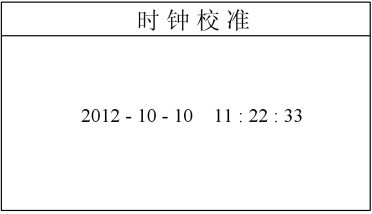

　　图四主界面

　　3、测试电流选择：选择“开始测试”按“OK”键。显示屏上显示图五界面，这时可通过上下键对测试电流进行选择。

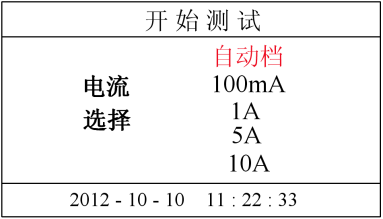

　　图五测试电流选择界面

　　注意：“自动”档输出有可能是最大电流。使用时请注意被测品所能承受的电流，以免烧坏被测品。

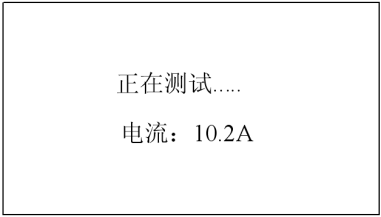

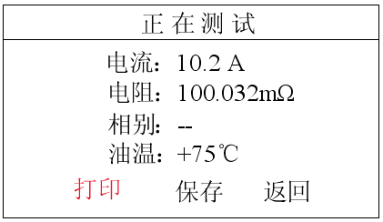

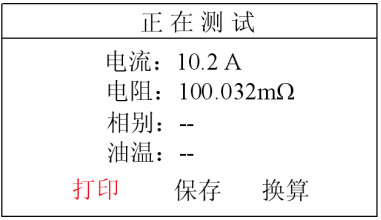

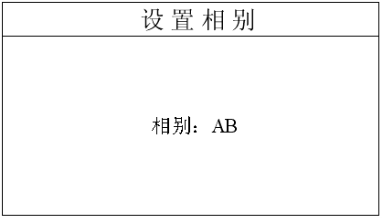

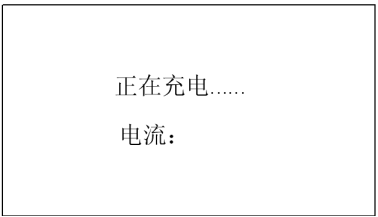

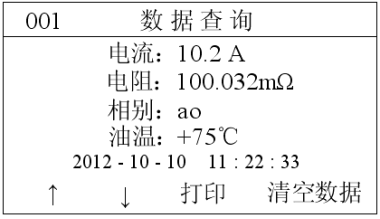

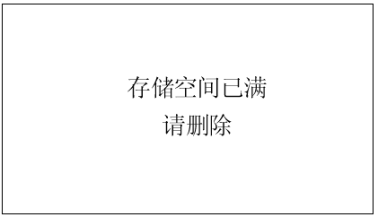

　　4、测试：当选择好测试电流后，按“OK”键开始测试。显示屏显示“正在充电…”，并显示电流值，如图六。当电流稳定后显示“正在测试…”，如图七。测试完成之后显示电流值和电阻值，如图八。选择打印选项，按“OK”键，将可以打印测试结果。选择保存选项，按“OK”键，将出现相别设置界面，通过上下键选择，再按“OK”键，保存测试结果及所选译的相别信息，如图九。
